接地导通电阻测试仪检定装置是如何工作及原理是什么

1．接地导通电阻测试仪检定装置比例器工作原理。

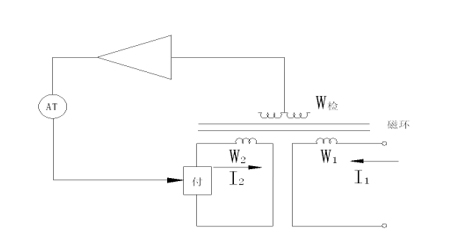

   如图一所示

磁环上绕有初级绕阻W₁，次级绕阻W₂以及检测绕阻W_检。W₁上流过初级电流I₁，此时即为欧姆计工作电流。其在W₁上产生磁势I₁W₁,从而将磁环磁化。W_检检测得这一讯息，将驱动次级绕阻回路的副电源产生电流I₂流经W₂，也产生磁势I₂W₂且与I₁W₁方向相反。

当    I₂W₂=I₁W₁ 时I₂将维持不变

故有  I₂/I₁=W₁/W₂

电流比与匝比相关且呈反比，由于绕阻W可以绕制的十分准确，故此仪器可构成一个比值十分准确的直流电流比例器。

W₁共有三绕组， 分别为1匝、2匝、10匝20匝、。W₂仅为一绕组，为1000匝，故可构成四个比例值K。

2．接地导通电阻测试仪检定装置模拟电阻箱工作原理

该电阻箱是由通常的直流高电势电位差计中电流叠加线路构成，它的原理见图二。

I₂即为比例器次级电流。Ⅰ是由10×10Ω构成。Ⅱ～Ⅴ盘由补偿电阻10×2Ω和并联电阻网络R₁～R₅构成。这一网络将I₂按1/10、1/10²、1/10³、1/10⁴足够精确分流再流经10×1Ω补偿电阻，从而产生按十进比例递减的补偿电压。多余电流从R₅直接流出。在电压等效的原理下，构成相应按十进比例递减的模拟等效步进电阻（0～10）×（10^-1+10^-2+10^-3+10^-4）Ω。
